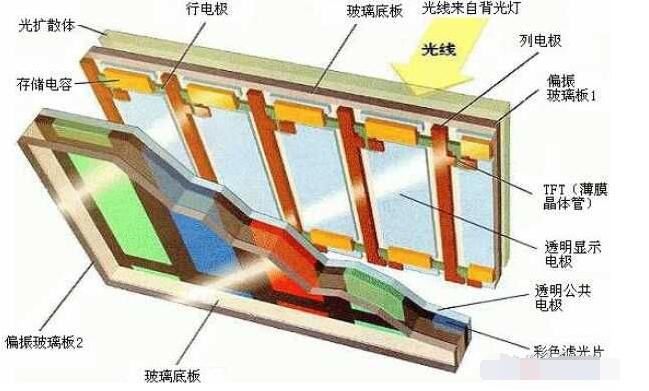

1、TFT液晶屏內部結構圖
TFT液晶屏內部結構切面圖，從圖中可以看出液晶屏由光擴散體、存儲電容、行列電極、玻璃底板、偏振玻璃板、TFT、透明顯示電極、透明公共電極、彩色濾光片構成，液晶則位于圖6中透明顯示電極與透明公共電極之間,下面將逐一介紹各部件的作用。
1.光擴散體：背光燈發(fā)出的光線通過光擴散體后，可以均勻地分布到各個像素點;
2.存儲電容：其容量約為0.5PF，它的兩極與透明顯示電極/透明公共電極相接, 由于透明顯示電極與透明公共電極間的容量約為0.1PF，它無法將充得的電壓保持到下一次更新畫面的時候（如刷新率為60HZ時，保持時間約為16MS）,所以，需借助存儲電容予以保持;
3.TFT：薄膜晶體管,是開關器件,決定液晶是否充電(薄膜晶體管只起通或斷的作用,當薄膜晶體管處于開時, 從其源極輸出電壓，給液晶及存儲電容充電, 充電電壓的高低,由液晶屏驅動電路決定);
4.行電極：掃描電極,也稱柵極母線，與各子像素內薄膜晶體管的柵極相連;
5.列電極：信號電極,也稱漏極母線，與各子像素內薄膜晶體管的漏極相連;
6.玻璃底板：用于隔離;
7.偏振玻璃板：即偏光板,內層偏振玻璃板1呈水平開口，外層偏振玻璃板2呈垂直開口;
8.透明顯示電極：與各薄膜晶體管源極相接,與透明公共電極共同形成充電電極,對各子像素點內的液晶進行充電；
9.彩色濾光片：又稱彩色濾色片，是一片由很多電晶體構成的玻璃，液晶屏要顯示一幅彩色圖像,通常在透明公共電極與偏振玻璃板2之間加一10.彩色濾光片來實現,當光線穿透液晶層后,再通過彩色濾光片,由于彩色濾光片在水平方向上呈紅、綠、蘭三種顏色相間排列, 該R、G、B三種顏色分成獨立的三個點,每個點對應一個子像素,相鄰R、G、B三個點則擁有不同的灰度變化同時構成了一個像素,眾多擁有不同灰度變化的像素，由空間相加混色原理，便使我們可以看到一幅彩色的畫面.

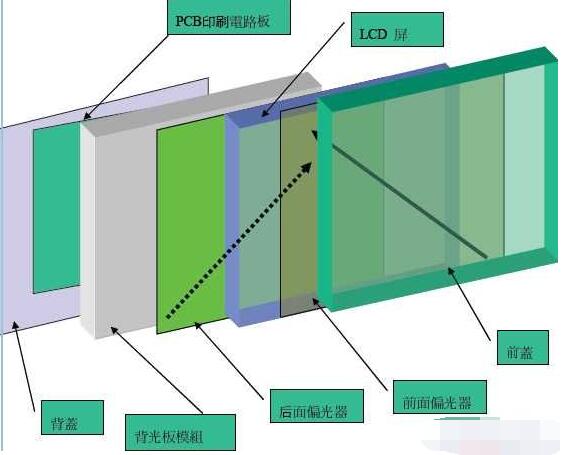

2、TFT-LCD模組的組成
