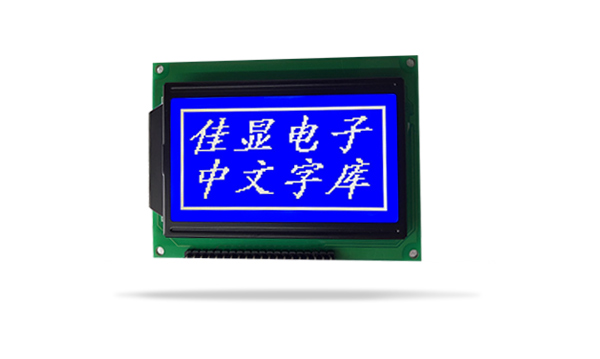

lcd模塊是LCM（LCDModule）即LCD顯示模組，是指將玻璃和LCD驅動器集成到一起的LCD顯示產品，它提供用戶一個標準的LCD顯示驅動接口（有4位、8位、VGA等不同類型），用戶按照接口要求進行操作來控制LCD正確顯示。

技術特點

LCM相比較玻璃是一種更高集成度的LCD產品，對小尺寸LCD顯示，LCM可以比較方便的與各種微控制器（比如單片機）連接；但是，對于大尺寸或彩色的LCD顯示，一般會占用控制系統相當大部分的資源或根本無法實現控制，比如320×240 256色的彩色LCM，以20場/秒（即1秒鐘全屏刷新顯示20次）顯示，一秒鐘僅傳輸?shù)臄?shù)據量就高達：320×240×8×20=11.71875Mb或1.465MB，如果讓標準MCS51系列單片機處理，假設重復使用MOVX指令連續傳輸這些數據，考慮地址計算時間，至少需要接421.875MHz的時鐘才能完成數據的傳輸，可見處理數據量的巨大。

模塊中的控制、驅動電路是低壓、微功耗的CMOS電路，極易被靜電擊穿，而人體有時會產生高達幾拾伏或上百伏的高壓靜電，所以在操作、裝配，以及使用中都要小心，嚴防靜電。為此：

1） 不要用手隨意去摸外引線，電路板上的電路及金屬框。

2） 若必須直接接觸時，應使人體一模塊保持同一電位，或?qū)⑷梭w良好的接地。

3） 焊接使用的電烙鐵必須良好接地，沒有漏電。

4） 操作的電動該錐等工具必須良好接地，沒有漏電。

5） 不得使用真空吸塵器進行清潔處理。因?yàn)樗鼤?huì)產生很強的靜電。

6） 空氣干燥，也會產生靜電，因此，工作間濕度應在RH60%以上。

7） 地面、工作臺、椅子、架子、推車及工具間都應形成電阻接觸，以保持在同一電位上，否則也會產生靜電。

8） 取出或放回包裝袋或移動位置時，也虛格外小心，不要產生靜電。不要隨意換或舍棄原包裝。

靜電擊穿是一種不可修復的損壞，務必注意，不可大意。
